Як працює прилад нічного бачення: чи бачить він у повній темряві та чим відрізняється від тепловізора
Прилад нічного бачення допомагає розгледіти те, для чого людському оку бракує освітлення. Але він не обов’язково бачить там, де світла немає зовсім. Класичний прилад підсилює наявне слабке світло, а цифровий реєструє його чутливим сенсором і показує оброблене зображення на дисплеї. За відсутності придатного для цих пристроїв випромінювання потрібне додаткове освітлення, зокрема інфрачервоне.
Тепловізор працює інакше: він формує зображення за тепловим випромінюванням поверхонь, тому не потребує освітлення сцени. Проте це не означає, що він бачить крізь будь-які перешкоди або завжди показує більше деталей. Щоб зрозуміти можливості нічної оптики, варто розрізняти підсилення світла, ІЧ-підсвічування та тепловізійне спостереження.
Як працює прилад нічного бачення з підсилювачем світла
Основою класичного приладу нічного бачення, скорочено ПНБ, є електронно-оптичний перетворювач — ЕОП. Об’єктив збирає слабке світло, відбите від навколишніх предметів, і спрямовує його на світлочутливу поверхню перетворювача. Джерелом освітлення можуть бути місяць, зорі або віддалені штучні вогні. Прилад також може сприймати ближнє інфрачервоне випромінювання в межах чутливості свого ЕОП.
У типовому сучасному перетворювачі процес проходить кілька етапів. Фотокатод перетворює частинки світла — фотони — на електрони. Мікроканальна пластина збільшує кількість електронів, а люмінофорний екран знову перетворює їхню енергію на видиме світло. Через окуляр користувач бачить підсилене зображення сцени.
Саме люмінофор визначає характерний колір картинки. Зелений екран дає зеленувате монохромне зображення, білий — зображення у відтінках сірого. Це не природні кольори предметів і не позначення їхньої температури. Чорно-біла картинка сама по собі не означає, що перед вами цифровий прилад або тепловізор.
Для роботи ЕОП потрібне живлення. Слово «пасивний» означає, що прилад використовує наявне освітлення без власного підсвічування, а не працює без батареї. Так само підсилення світла не слід плутати з оптичним збільшенням: зробити зображення яскравішим і наблизити віддалений предмет — різні завдання.
Чим цифрове нічне бачення відрізняється від ЕОП
У цифровому приладі замість електронно-оптичного перетворювача працює світлочутлива матриця, подібна за принципом до сенсора цифрової камери. Вона перетворює вхідне світло на електричний сигнал, електроніка обробляє його, а результат з’являється на дисплеї. Можливості спостереження залежать від чутливості сенсора, оптики та обробки зображення.
Залежно від моделі цифрова система може записувати відео, робити фотографії, змінювати налаштування зображення та працювати вдень. Кольорове нічне зображення також можливе, але потребує відповідної технології й достатнього освітлення. Не варто переносити можливості одного цифрового приладу на всі пристрої цього класу.
Головне обмеження залишається: цифрове нічне бачення теж потребує світла у своєму робочому спектральному діапазоні. Чутливий сенсор може працювати без підсвічування за дуже слабкого освітлення, тоді як іншій моделі в тих самих умовах уже потрібен ІЧ-ліхтар. Яскравий дисплей не доводить, що прилад добре розрізняє деталі в темряві.
Чи працює прилад нічного бачення в повній темряві
Без залишкового світла та без додаткового освітлення звичайний ПНБ з ЕОП або цифровою матрицею не сформує придатного зображення навколишніх предметів. Він може залишатися ввімкненим, показувати світіння чи шум, але це не буде повноцінним баченням сцени. Висока чутливість не скасовує потреби у вхідному сигналі.
Водночас темрява для ока і повна відсутність світла — не одне й те саме. На відкритій місцевості без ліхтарів часто залишається слабке природне освітлення. У приміщенні без вікон із вимкненими джерелами світла умови принципово інші. Тому демонстрація роботи приладу надворі вночі не підтверджує його здатності бачити в повністю затемненій кімнаті без підсвічування.
Що дає інфрачервоне підсвічування
Інфрачервоний освітлювач працює за логікою ліхтаря: випромінює світло, воно відбивається від предметів і потрапляє в прилад. Різниця в тому, що використовується переважно невидимий для людського ока ближній інфрачервоний діапазон. Для результату діапазон освітлювача має відповідати чутливості ПНБ.
Після ввімкнення підсвічування прилад працює в активному режимі. Фраза «бачить у повній темряві» в описі такого пристрою означає, що йому не потрібне зовнішнє освітлення: власний випромінювач забезпечує світло для сенсора або ЕОП. Це не перетворює ПНБ на тепловізор.
Підсвічування не має необмеженої дальності. Результат залежить від освітлювача, розподілу його променя, відстані, відбивних властивостей поверхонь і можливостей самого приладу. Вбудований освітлювач може бути призначений насамперед для близьких предметів. Його наявність не є обіцянкою однаково чіткого зображення на будь-якій дистанції.
Чим відрізняється тепловізор від приладу нічного бачення
Звичайний спостережний тепловізор реєструє теплове інфрачервоне випромінювання, зазвичай у довгохвильовій частині спектра. Це інший діапазон, ніж той, який використовує ІЧ-підсвічування ПНБ. Сенсор і електроніка перетворюють відмінності випромінювання на зображення з різною яскравістю або умовними кольорами.
Тепловізор показує не лише живих істот чи гарячі предмети. Ґрунт, вода, стіни та рослини також випромінюють теплову енергію. Деталі стають помітними завдяки відмінностям між поверхнями. Якщо випромінювання предмета й фону дуже подібне, розрізнити їх складніше, навіть коли камера справна.
| Що порівнюємо | Нічне бачення з ЕОП або цифровою матрицею | Тепловізор |
|---|---|---|
| Основа зображення | Світло, яке потрапляє від сцени в робочому діапазоні приладу | Теплове випромінювання поверхонь у тепловому ІЧ-діапазоні |
| Повна відсутність освітлення | Потрібне додаткове світло, наприклад ІЧ-підсвічування | Освітлення не потрібне, але важливий тепловий контраст |
| Вигляд предметів | Контури й деталі, які розрізняються за відбитим світлом | Контури та ділянки з різним тепловим випромінюванням |
| Кольори картинки | Залежать від люмінофора або цифрового режиму | Умовна палітра, а не природні кольори предметів |
| Спостереження крізь звичайне вікно | Можливе за достатнього світла, якщо не заважають відблиски | Звичайне скло не дає бачити теплову сцену за вікном |
Практично різницю можна уявити на прикладі звичайного подвір’я. ПНБ за достатнього залишкового світла допомагає розглядати вигляд огорожі, доріжки й предметів. Тепловізор може виразніше показати ділянки, які відрізняються тепловим випромінюванням, але не відтворить їхнє забарвлення як звичайна камера. Жодна технологія не є універсально кращою: важливо, яку інформацію потрібно отримати.
Що заважає бачити крізь скло й у негоду
Звичайне віконне скло. Для теплового діапазону більшості спостережних тепловізорів воно непрозоре. Камера показує випромінювання самого скла та відбиття від його поверхні, а не повноцінну теплову картину за вікном. Це особливість проходження випромінювання, а не несправність приладу.
Для ПНБ скло не є такою самою принциповою перешкодою, але бруд, покриття та відблиски можуть погіршувати результат. Особливо проблемним буває власне підсвічування: частина випромінювання відбивається від близької поверхні й заважає бачити віддалену сцену. Тому невдалий тест біля вікна не завжди відображає можливості приладу на відкритому повітрі.
Туман, дощ і сніг. Вони можуть зменшувати корисну дальність обох технологій. Тепловізор за певних умов працює краще за камеру видимого діапазону в легкому тумані, але густий туман та опади також послаблюють тепловий сигнал. Обіцянка однакової видимості за будь-якої погоди некоректна.
Стіни та інші суцільні перешкоди. Тепловізор не показує предмети за цегляною стіною чи стовбуром дерева. Іноді на зовнішній поверхні можна побачити температурний слід від того, що її нагріває або охолоджує. Проте це спостереження за станом поверхні, а не бачення крізь неї.
Від чого залежать чіткість і дальність спостереження
Для ПНБ важливі освітлення, контраст сцени, якість оптики та характеристики ЕОП або цифрової матриці. Під деревами чи в глибокій тіні результат може бути гіршим, ніж на відкритому місці тієї самої ночі. Коли корисного світла мало, зернистість і шум сильніше заважають розрізняти деталі.
Для ЕОП має значення не лише позначення покоління, а й роздільна здатність та співвідношення сигналу до шуму — тобто наскільки корисне зображення відрізняється від випадкових перешкод. У цифровій моделі також важливі чутливість сенсора й обробка сигналу. Порівнювати прилади лише за яскравістю картинки або кольором екрана недостатньо.
У тепловізора до характеристик сенсора й об’єктива додається тепловий контраст між предметом і фоном. Саме тому запис із виразним контрастом не варто сприймати як гарантію такого самого результату в іншому середовищі. Погода, розмір предмета та дистанція теж впливають на кількість доступних деталей.
Окремо розрізняйте можливість помітити предмет і зрозуміти, що саме перед вами. Видима пляма чи силует ще не означають, що можна впевнено розпізнати форму та дрібні особливості. Якщо в описі зазначена дальність, потрібно з’ясувати, за яких умов її визначили та що саме на цій відстані можна побачити.
Під час порівняння корисно дивитися на однакову сцену за однакового освітлення й знати, чи працює підсвічування. Інакше перевага одного відеозапису може пояснюватися не якістю приладу, а сприятливішими умовами знімання. Для побутового вибору така перевірка змістовніша за абстрактну обіцянку «максимальної дальності».
Як не пошкодити нічну оптику під час перевірки
Прилади з ЕОП потребують обережності біля яскравих джерел світла. Не перевіряйте їх під прямим сонцем або спрямованим у об’єктив потужним ліхтарем. Автоматичне регулювання та захисне вимкнення, якщо вони передбачені, не є дозволом ігнорувати обмеження виробника. Умови перевірки вдень, використання кришки чи спеціального фільтра визначає інструкція конкретної моделі.
Цифрові прилади, розраховані на денне використання, і тепловізори не мають такого самого режиму обмежень, як ЕОП. Однак можливість працювати вдень не означає, що їх можна навмисно спрямовувати на сонце. Дотримуйтеся правил захисту оптики та сенсора, зазначених виробником.
Лінзи очищуйте призначеними для оптики матеріалами, не протирайте їх брудною тканиною. Захист від дощу, допустиму температуру та тип живлення перевіряйте за документацією, а не за зовнішнім виглядом корпусу. Якщо зображення стало незвичним, не розбирайте перетворювач або електроніку самостійно: внутрішня несправність потребує сервісної діагностики.
Обирайте між деталями сцени та тепловим контрастом
Починати варто з умов спостереження: чи буде залишкове освітлення, чи допустиме підсвічування, чи потрібно розглядати зовнішні деталі предметів або насамперед помічати теплові відмінності. Для сцени без будь-якого освітлення ПНБ потребуватиме сумісного джерела світла, тоді як тепловізор працюватиме без нього. Але оцінювати варто не сам факт появи картинки, а те, чи дає вона потрібну інформацію.
Перейти до порівняння конкретних варіантів можна в спеціалізованому розділі https://www.optics-pro.com.ua/ua/monokulyari_nochnogo_videniya/, де представлені монокуляри нічного бачення. Під час перегляду зіставляйте принцип роботи, характеристики перетворювача, оптику та комплектацію, а не лише назву або зовнішню схожість пристроїв.

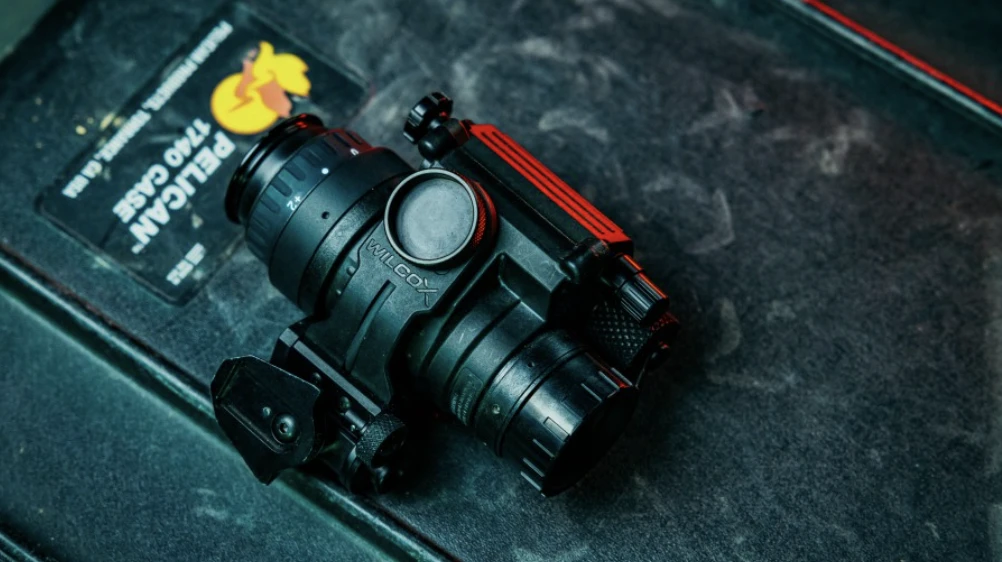

PVS 14 представлений у каталозі в різних виконаннях, тому обирати варто конкретну комплектацію. Перед замовленням уточніть тип ЕОП, його характеристики, наявність регулювання підсилення та можливості вбудованого підсвічування. Так простіше зіставити монокуляр зі своїми умовами спостереження, не приписуючи всім приладам цієї серії однакових можливостей.
